卧式开卷机是什么？圆盘放料架结构、功能及配置介绍

　　卧式开卷机，又叫圆盘放料架、平面电子送料机，主要用于卷料展开和连续放料。和常见的立式开卷机不同，它采用水平圆盘承载卷料，卷料直接平放在圆盘上，通过圆盘转动逐步放出材料。
　　这种结构比较适合窄料、薄料、轻型卷料以及部分不方便采用涨缩卷筒装夹的材料。根据实际生产需要，卧式开卷机还可以做成单层、双层，也可以增加光控感应或与整平机构组合使用。晋志德在配置设备时，会结合材料材质、宽度、厚度、卷重和生产速度来确定具体结构。
　　

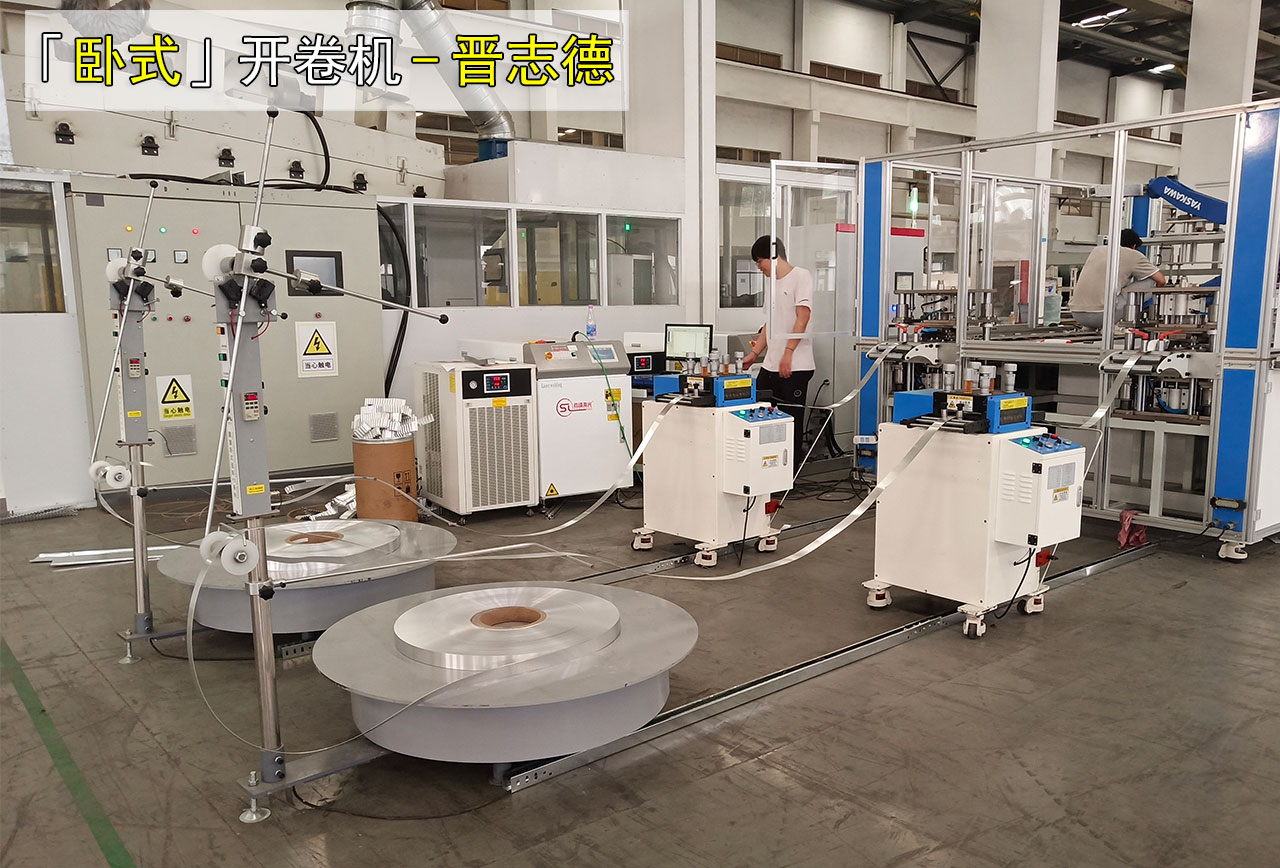

　　1、卧式圆盘放料，卷料直接平放
　　卧式开卷机比较直观的一点，就是卷料不需要套在涨缩卷筒上，而是直接平放在圆盘上。
　　设备运行时，圆盘根据后端设备的用料情况转动，卷料随之逐步展开，再送往整平机、送料机或后续冲压设备。
　　对于一些宽度较窄、厚度较薄的卷料，这种上料方式操作比较方便，也减少了对卷料内径的要求。特别是部分小卷料，如果使用传统立式料架，每次上卷、穿料都比较频繁，采用卧式圆盘结构会更直接一些。
　　在圆盘承载范围允许的情况下，还可以一次堆放多卷材料。对于需要频繁换卷的生产现场，多卷提前放好，可以减少反复搬运和重新上料的次数。
　　

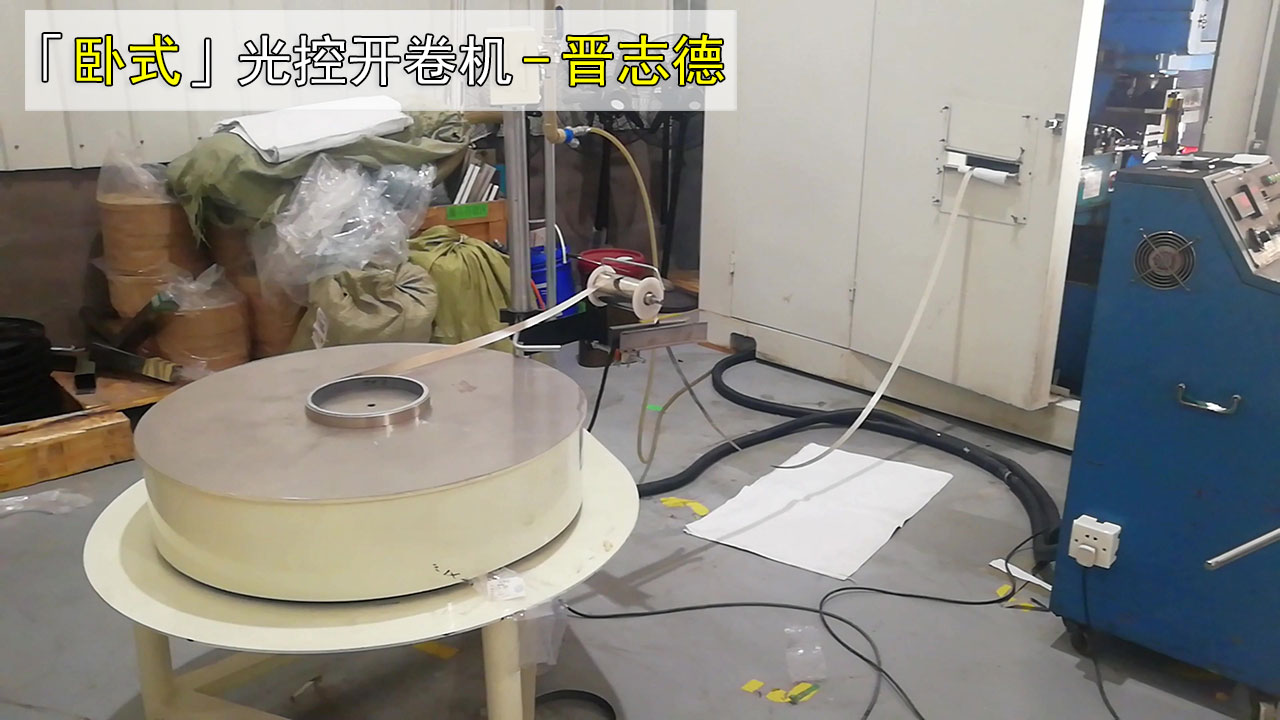

　　2、可配光控感应，适合部分非金属材料
　　卧式开卷机在放料过程中，需要根据后端送料速度自动启停。
　　普通金属材料可以采用常规感应方式，而对于塑料带、纸带、泡棉、薄膜以及其他部分非金属材料，由于材料本身不一定适合接触式或金属感应，因此可以根据需要配置光控感应。
　　光控感应主要通过检测料带的位置变化来控制圆盘启动和停止。
　　当后端设备持续使用材料时，卧式开卷机自动进行放料；当材料存量达到设定位置后，圆盘停止转动。这样可以让前端放料和后端送料之间保持配合，减少材料放得过多后落地、堆积或缠绕的情况。
　　具体采用哪种感应方式，需要根据材料性质以及现场放料方式来确定。
　　

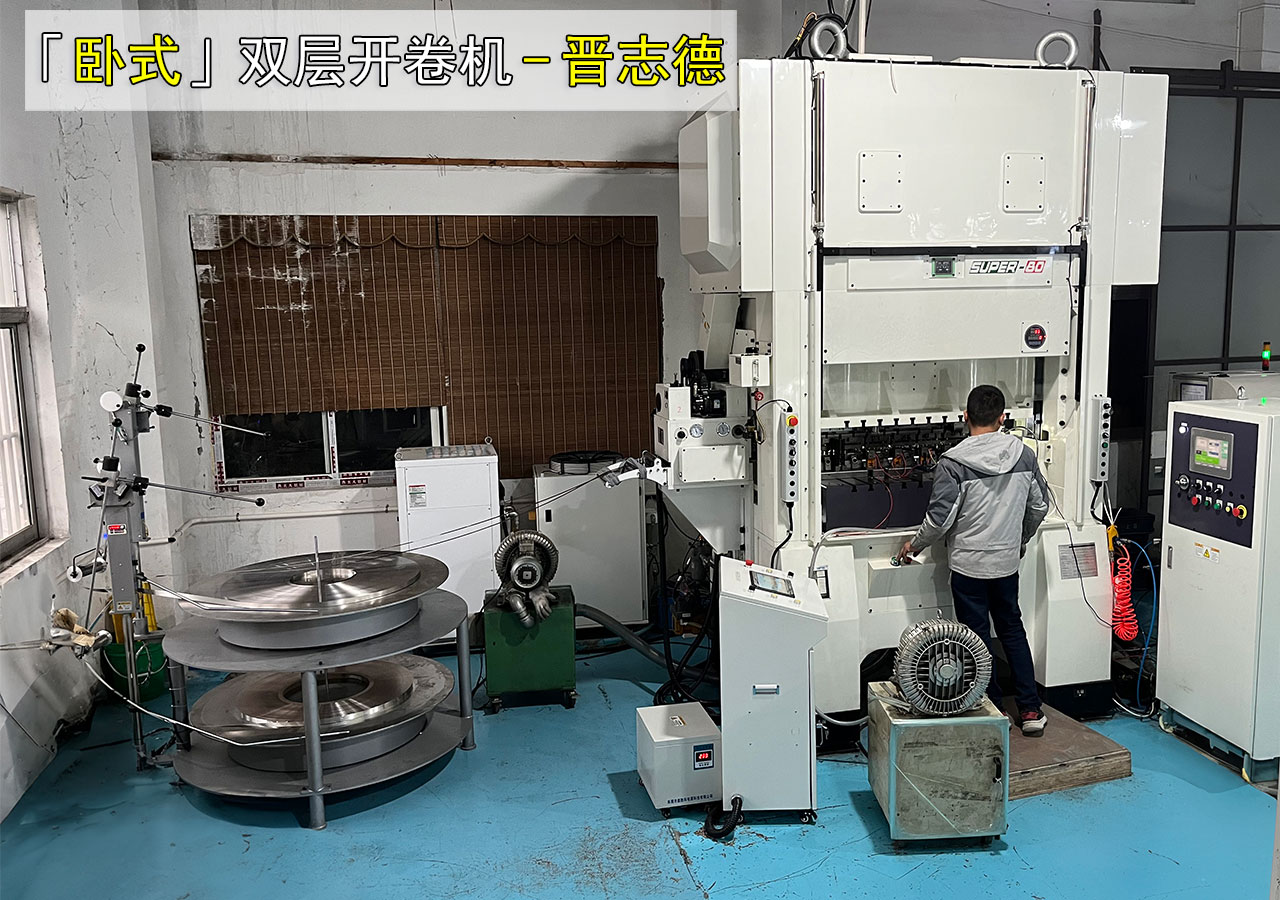

　　3、双层卧式开卷机，可同时放两组材料
　　如果生产线上需要同时使用两条料带，也可以选择双层卧式开卷机。
　　双层结构是在设备上设置上下两个放料圆盘，每层分别放置一组卷料。根据生产要求，两层可以对应不同送料机构，也可以用于两条料带同时放料。
　　相比两台单独摆放的卧式开卷机，双层结构在设备布置上会更集中一些，比较适合两条窄料同步送料或者现场横向空间有限的情况。
　　不过双层设备并不是简单增加一个圆盘就可以。实际选型时，还需要确认卷料外径、材料宽度、单卷重量以及两条材料是否同时运行，再确定圆盘直径、层间距离、电机和感应配置。
　　

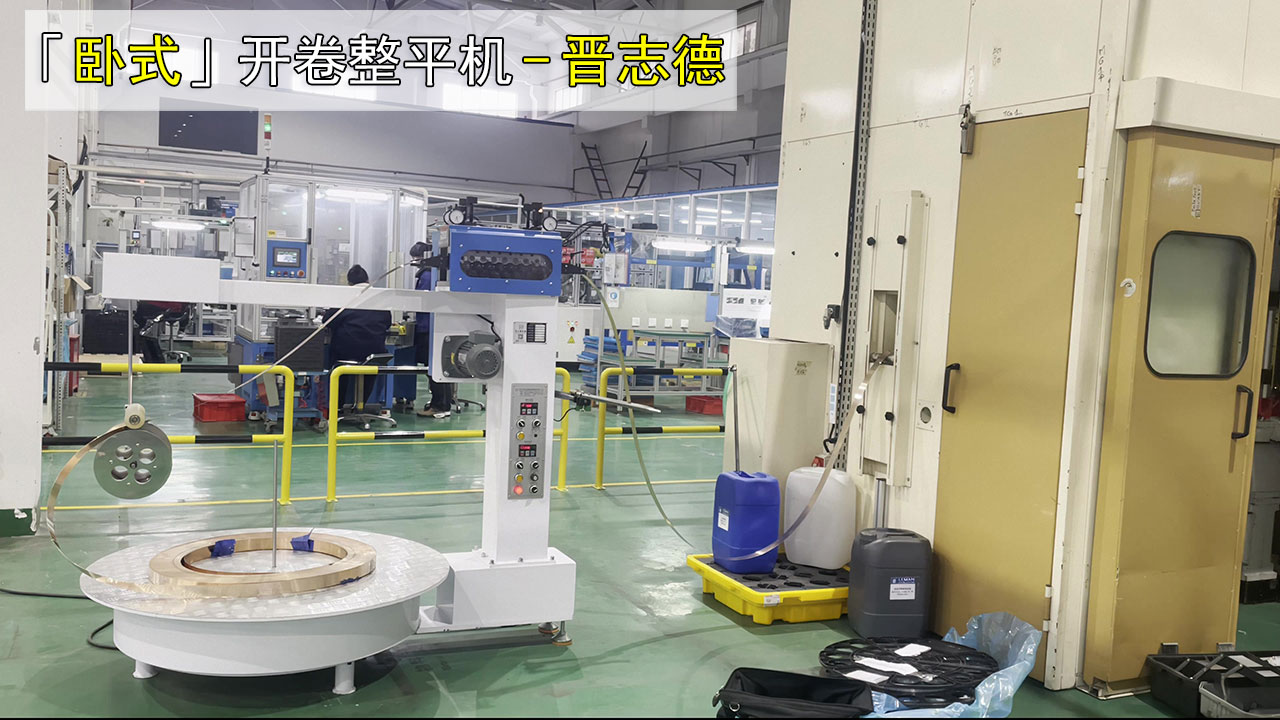

　　4、可配置开卷整平一体结构
　　有些卷料在收卷和运输后会带有一定弯曲，如果直接送进冲床，材料状态不够平整，就可能影响后续送料和冲压。这种情况下，可以选择卧式开卷整平一体机。
　　卷料从圆盘放出后，直接进入整平机构，通过多组整平滚轮反复压弯，对材料进行矫平，再送往后端送料机或冲床。这样就把放料和整平两个工序连接在一起，生产线布置也会更集中。
　　不过不同材料需要的整平结构并不一样。薄料、中板以及不同宽度材料，对整平辊直径、数量和调整方式都有不同要求，所以在配置卧式开卷整平一体机时，还是要先确认材料厚度、宽度和材质。
　　5、卧式开卷机怎么选，要先看材料参数
　　卧式开卷机看起来结构比较简单，但真正选型时，不能只看一个卷料宽度。
　　通常需要先确认材料材质、宽度、厚度、卷料外径、内径、单卷重量和生产速度，同时还要确定是否需要多卷堆叠、是否需要双层、材料是金属还是非金属，以及后端准备连接整平机、送料机还是冲床。
　　比如窄料、小卷料比较适合使用圆盘式放料；部分非金属材料可以考虑光控感应；需要两条料带同时放卷时，可以配置双层结构；如果材料放出后还需要先进行矫平，就可以考虑开卷整平一体机。
　　因此，卧式开卷机并不是固定一种配置，而是要根据实际卷料和生产方式来搭配。
　　晋志德可提供卧式开卷机、圆盘放料架、双层卧式开卷机以及卧式开卷整平一体机，并可与整平机、伺服送料机、冲床等设备配套使用。
　　客户在咨询时，可以先提供材料材质、宽度、厚度、卷径、单卷重量以及生产速度等参数，再根据是否需要多卷堆放、光控感应、双层送料或整平功能来确定设备配置。这样选出来的卧式开卷机，会更贴合实际生产使用。
