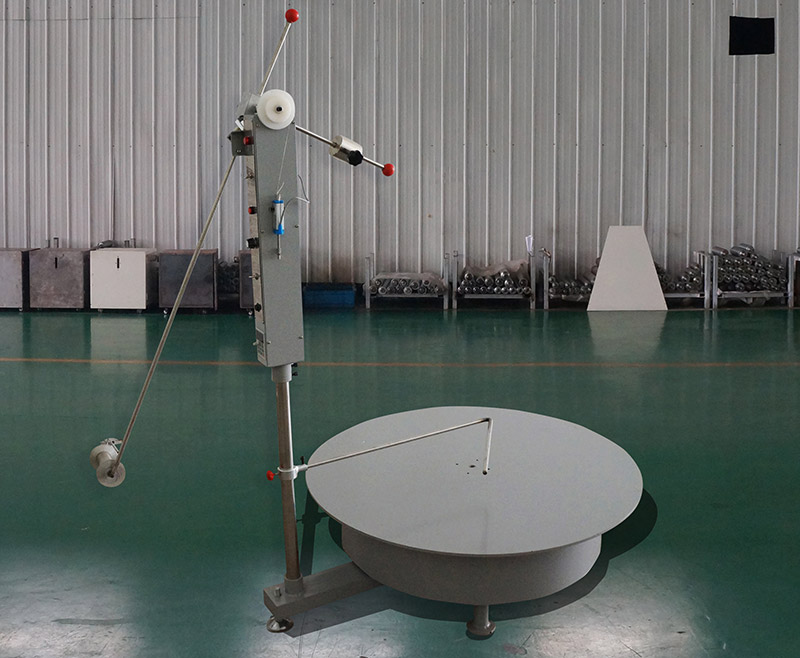

卧式开卷机

型　　号	YTE-1010	YTE-1210	YTE-1015	YTE-1215
材料厚度[mm]	0 ～ 1.0
材料宽度[mm]	5 ～ 120
积载重量[kg]	1000	1000	1500	1500
积载高度[mm]	500
卷料外径[mm]	￠1000	￠1200	￠1000	￠1200
马　　达[hp]	1/2HP	1/2HP	1/2HPX2	1/2HPX2
送料速度[m/min]	30
送料方向	左　←→　右
电源电压	AC三相/380V（220V可订做）
机械重量[kg]	220	250	300	350

● 产品特点：
　1、卧式开卷机是一种专为薄板材料高速冲压而研发、生产的新型放料装置，其采用卧式平面盘放料方式不受卷料内径限制，可同时堆叠放置多卷薄板料卷，从根本上确保了冲压生产的连续性，变频器控速方式，速度可任意调整，放料速度快平稳、操作简便，是薄板高速冲压高效的放料、开卷设备。
　2、采用变频器无段变速送料，每分钟为0～30m，速度可任意调整。
　3、卷料积材可重叠放置，减少填料次数，节省换料时间。
　4、操作简单，只须把卷料叠放在料架上，调较卷料高度，选择顺时针或逆时针方向送料到冲床冲压。
　5、结构坚固，载时相当顺畅，置料盘磨擦系数小，开卷送料速度快，配合高速冲床，更能发挥其特长。
● 操作方法：
　1、先根据所积载卷料的厚度及宽度调节好重锤及送料滚轮的位置。
　2、再将电子追踪器在摆杆后时调节到归位状态，检查塑胶与电子追踪器是否处于凸轮凹处，如不是调节至此位。
　3、调整原点：调节四方型铝块，让它与微动开关接触即可。
　4、调整限：将限上的误送线接到冲床紧急开关，当摆杆接触到右边的微动开关时，冲床自动停止。
　5、增加送料速度：如果要求加快速度，请将控制线盒靠近误送开关旁的速度电位调整开关由左向右扭动即可。
备注：一切机加工和检验及装配由我们立完成，从而来保证卧式开卷机的品质。
