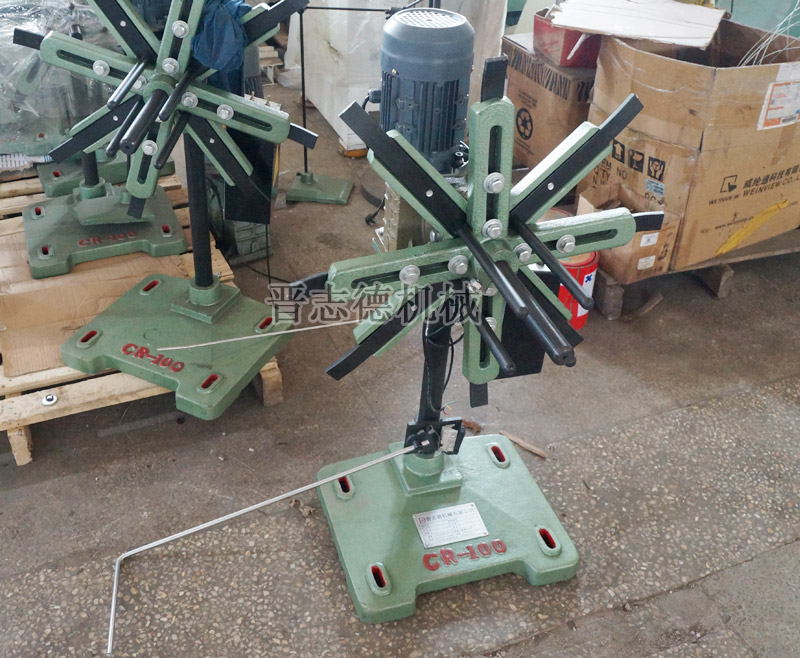

轻型收卷机

型    号	CR-100S系列	CR-200S系列
材料宽度	160mm	100mm
材料外径	￠800mm	￠800mm
材料内径	￠130-￠410mm	￠200-￠300mm
材料重量	100kg	200kg
马　　达	1/2HP	1/2HP
电　　源	AC　三相/380V	AC　三相/380V
机械重量	100kg	120kg
机械尺寸	600×600×1050mm	600×500×1100mm

● 产品特点：
　1、轻型收卷机结构精巧，采用立式收料方式，将立感应架感应方式替换为感应杆搭配微动开关型式，在收料时，感应杆一直紧压材料，能给材料持续施加一个重力的下压，材料脱离感应杆就会停止收料，一是确保材料收料时不会大幅抖动，二是确保材料能完全收紧。
　2、本机有两种款型，其中CR-100涨缩方式为固定式，CR-200涨缩方式为手摇式。固定式：用螺丝调整内径，适用内径细之卷料；手摇式：操作方便，可调范围大，节省时间和人力。
　3、零配件加工生产上采用行业高标准，皮带轮材质：生铁铸造件；瓦片材质：A3 调质,表面发黑处理；美国UBD轴承。
　4、感应方式：感应杆搭配微动开关、凸轮进行收料控制。
● 收卷用操作方法：
　1、先将材料架瓦片内径调节到需收料所需的内径，将轻型材料架同一瓦片上的两个挡料A型架以中线为准，使两个挡料A型架之间的宽度大于待收取材料5-10mm.
　2、将待收材料折弯钩在任一瓦片上，切换至手动控制，再点动正转，使材料卷转5-6圈。
　3、收取材料被卷紧不会松开后，就可以切换至自动收取材料了。
　4、当材料收取达到要求的外径后，停止生产线，把收取材料绑紧，取下外侧挡料A型架吊下材料。
备注：一切机加工和检验及装配由我们立完成，从而来保证轻型收卷机的品质。
