两条料带同步送料三种开卷机结构及应用对比

　　在连续冲压生产线中，两条料带同步送料的应用逐渐增多，尤其在汽车零部件、家电五金以及部分连续级进冲压场景中更为常见。针对不同材料厚度、生产节拍以及现场空间条件，开卷机结构也形成了几种常见配置方式。
　　常州晋志德机械科技有限公司结合现场应用经验，对三种较为常见的双料带开卷结构进行整理说明，便于在设备选型与产线规划时进行参考。

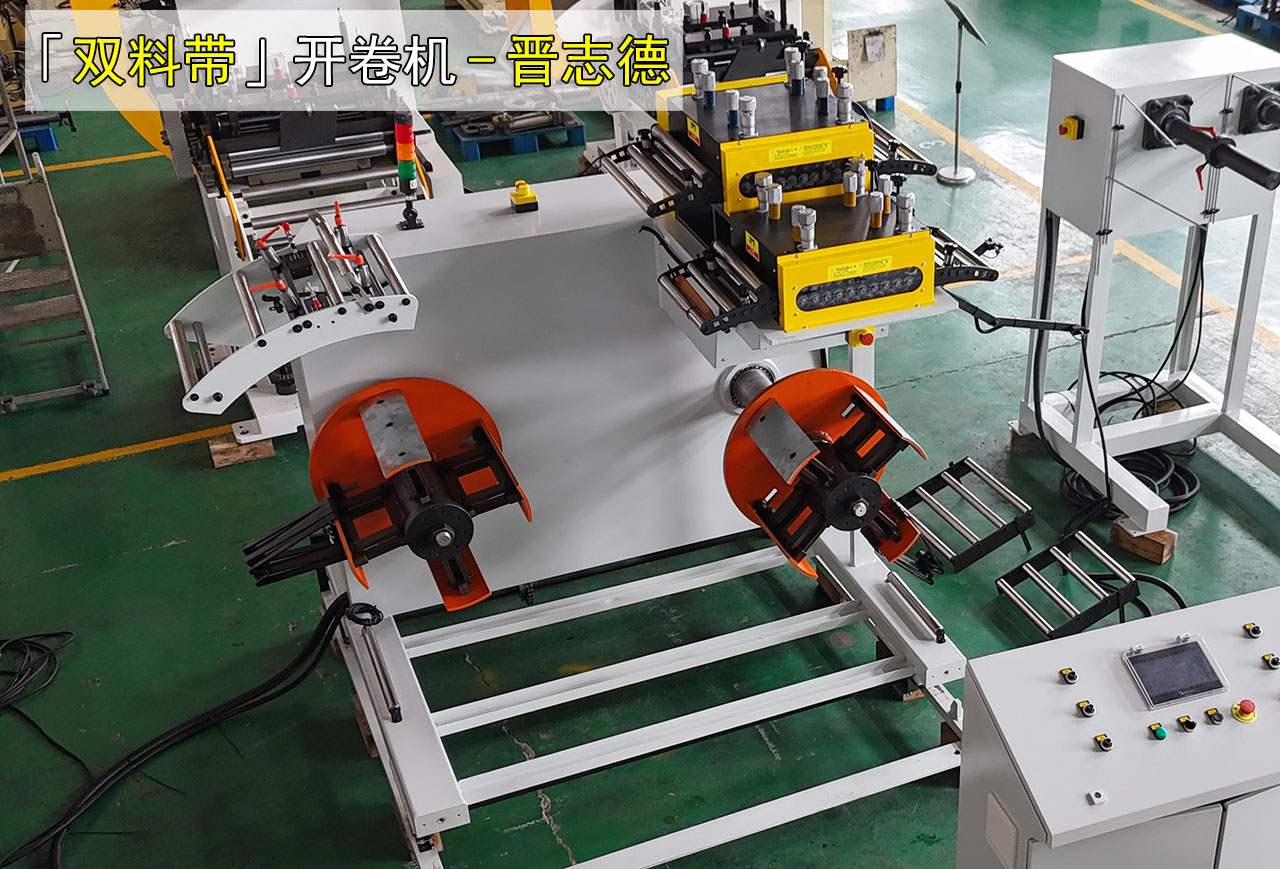

　　1、重型双料带开卷机（同侧错位式结构）
　　这种结构采用同侧双立式卷筒错位布置方式，两组卷筒分别安装在同一侧机架上，通过位置错位减少相互干涉。每个卷筒均配置单独涨缩机构，可以分别完成卷料固定与放料动作，从而实现两条料带同步送出。
　　
　　在运行过程中，该结构的整体刚性较强，适合承载较大重量的卷料，同时在中厚板或高张力材料应用中表现较为稳定。在一些汽车结构件冲压或建筑类冲压件生产中，这种开卷机结构较为常见，主要用于需要持续稳定送料的工况。

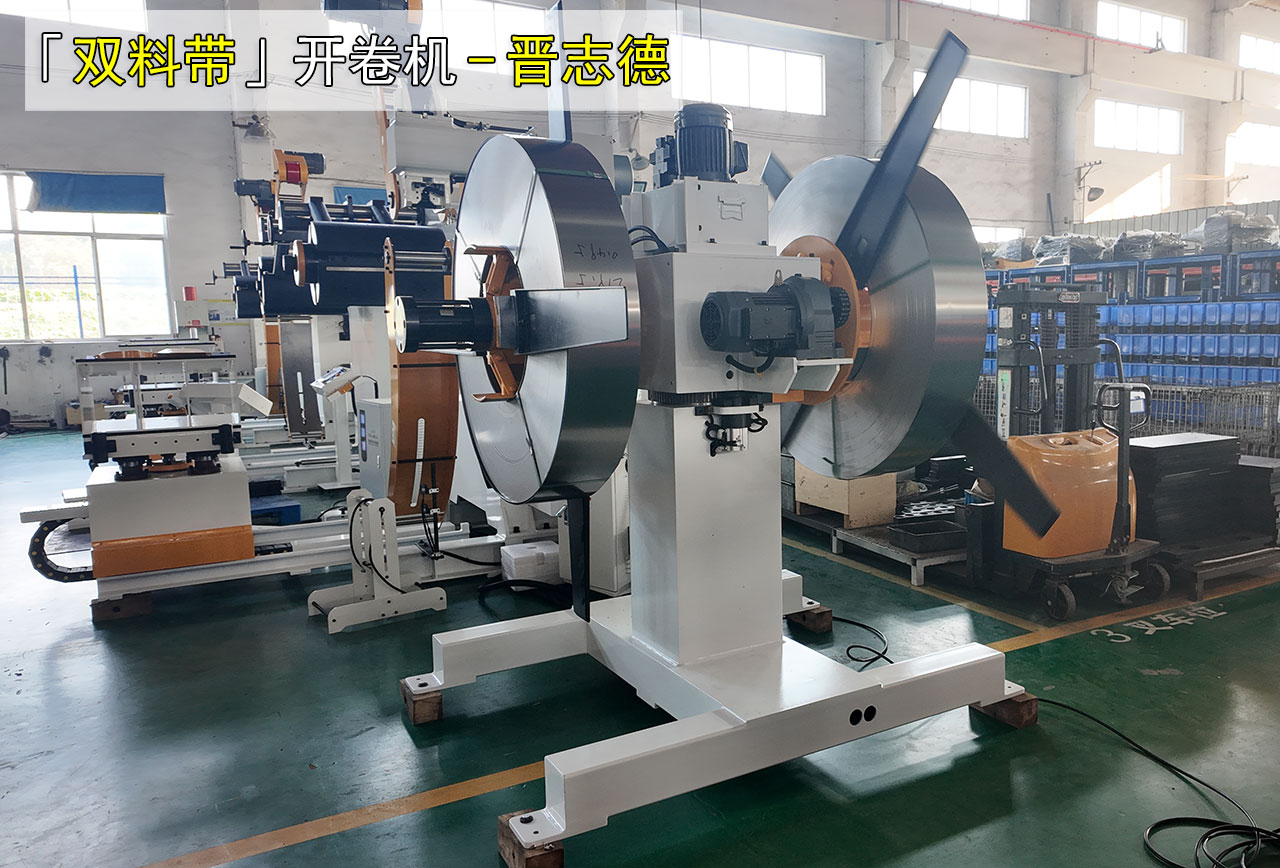

　　2、双头开卷机（左右对称旋转式结构）
　　双头开卷机采用左右对称的双卷筒设计，通过旋转机构切换工作卷筒，实现不停机换料操作。当一侧卷料使用完毕时，可以通过旋转方式切换到另一侧继续放料，从而减少生产过程中因换卷带来的停机时间。
　　
　　这种结构更适合换料频率相对较高的生产环境。在家电外壳冲压、3C五金冲压以及中等节拍的连续生产线上应用较多。其结构特点在于操作逻辑清晰，切换过程相对顺畅，有助于维持生产节拍的连续性。在实际使用中，操作人员通常会根据生产计划提前准备好另一卷料，从而实现快速切换。

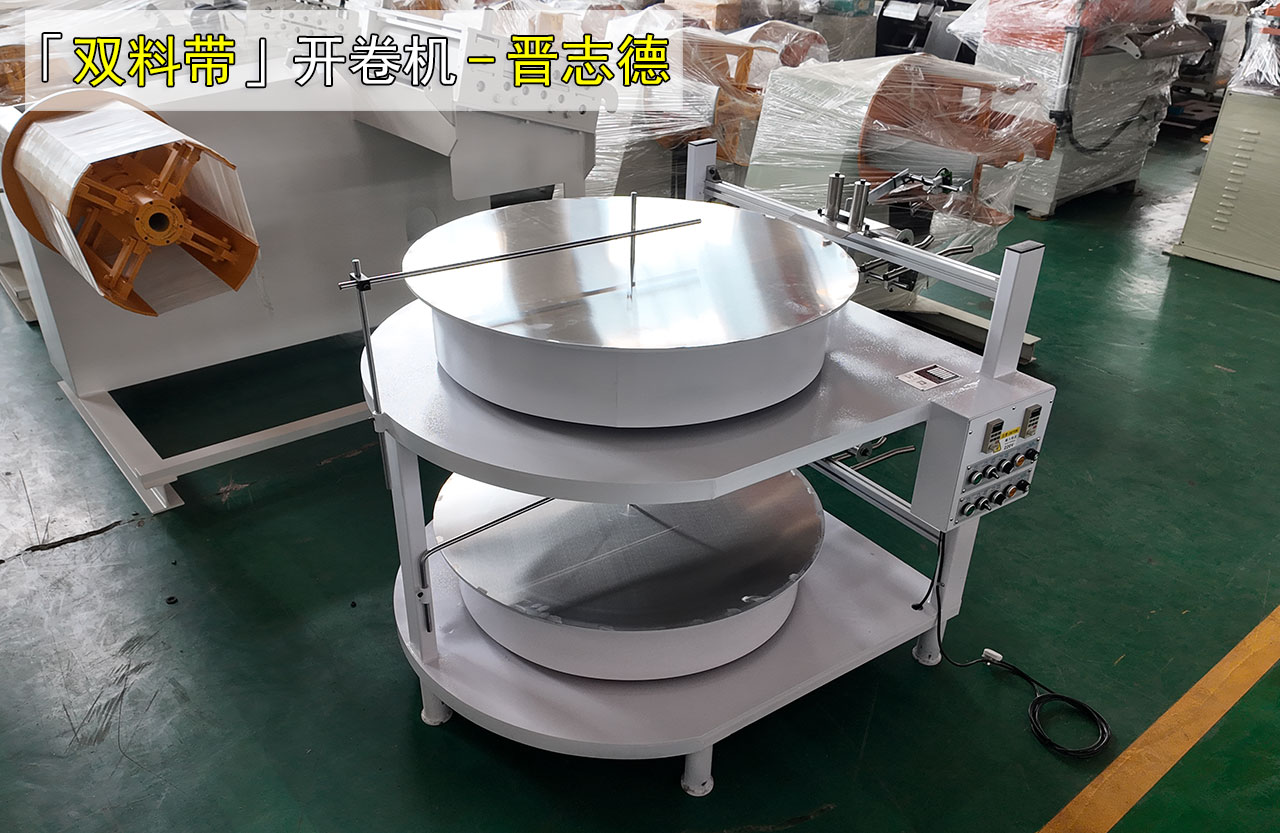

　　3、双层圆盘卧式开卷机（上下双盘结构）
　　双层圆盘卧式开卷机采用上下双层圆盘布置形式，两组料盘上下叠加安装，可实现同步放料或交替放料。这种结构在空间利用方面较为紧凑，对于现场空间有限的产线具有一定适配性。
　　
　　该结构适用于较薄材料及窄料卷材，例如0.1–1.0mm范围的薄板材料以及较窄幅宽的卷料加工。在高速冲压生产线中较为常见，尤其是在需要较高送料频率的场景中，可以通过双盘结构减少换料等待时间。由于其结构为上下布局，对现场吊装及维护通道也有一定规划要求。
　　不同结构的应用选择思路
　　在实际选型过程中，两条料带同步开卷通常需要结合材料特性与生产节拍综合判断。如果材料厚度较大、张力较高，且对放料稳定性有较高要求，重型双料带开卷机更容易满足基础需求；如果生产过程中换料较为频繁，且希望减少停机时间，双头开卷机在连续性方面更具适配性；而在薄板或窄料加工场景中，如果现场空间相对有限，则双层圆盘卧式结构在布局上会更容易规划。
　　同时，还需要结合冲床吨位、送料节拍以及卷料重量进行整体匹配，不同组合方式会直接影响产线运行节奏，因此在方案设计阶段通常需要进行整体评估，而不仅仅关注单一设备。
　　常州晋志德机械科技有限公司在实际项目中，会根据客户冲压工艺、材料参数以及现场布局情况进行对应配置，使设备结构与生产需求保持一致，从而让整条冲压送料系统运行更加顺畅。
