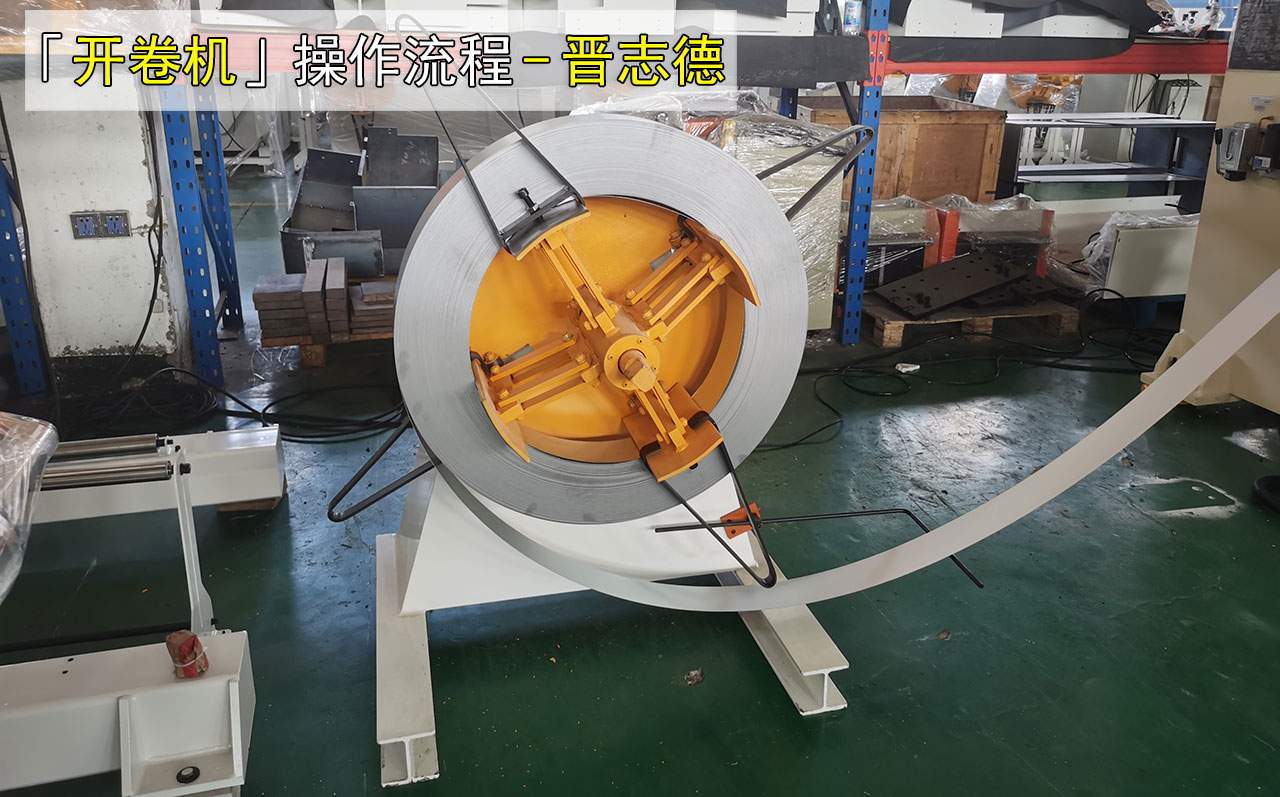

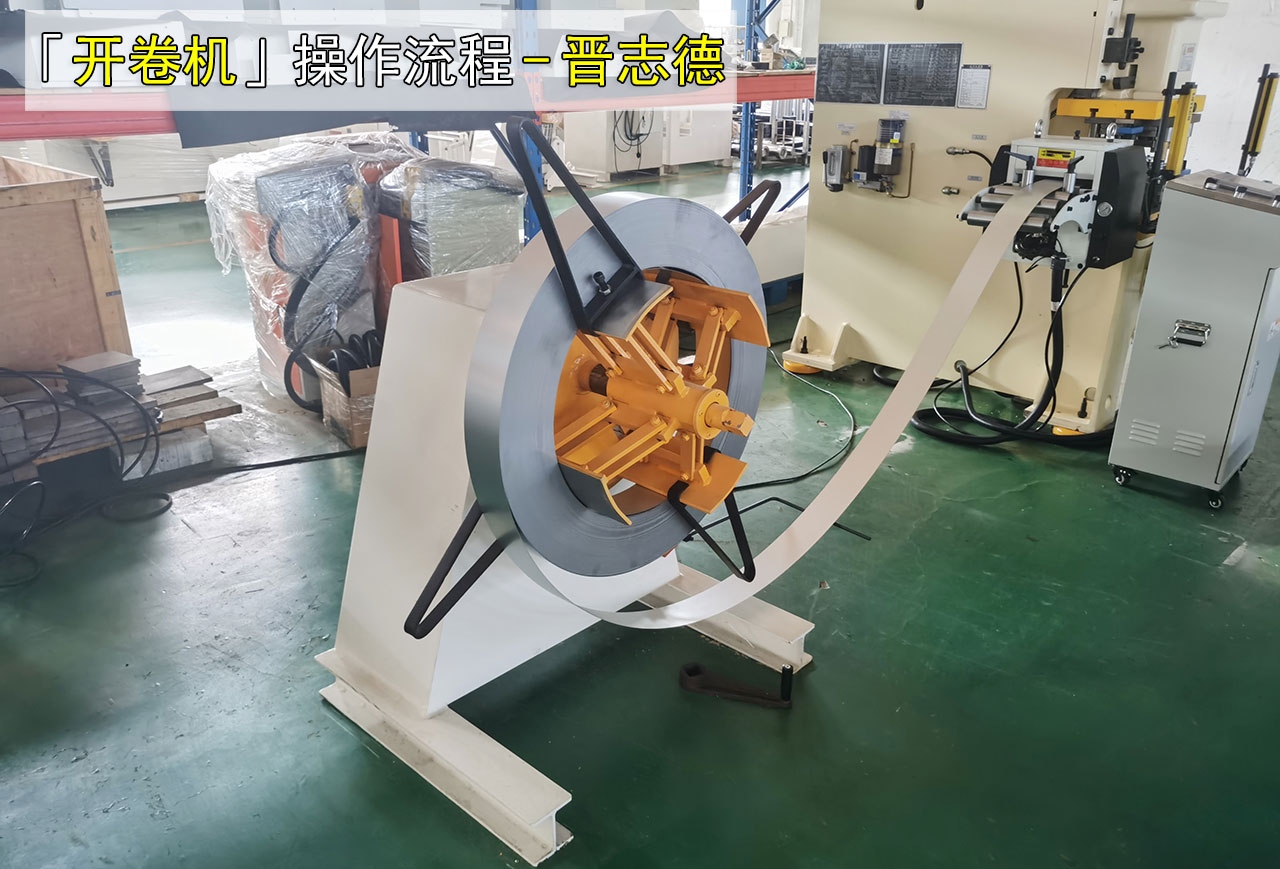

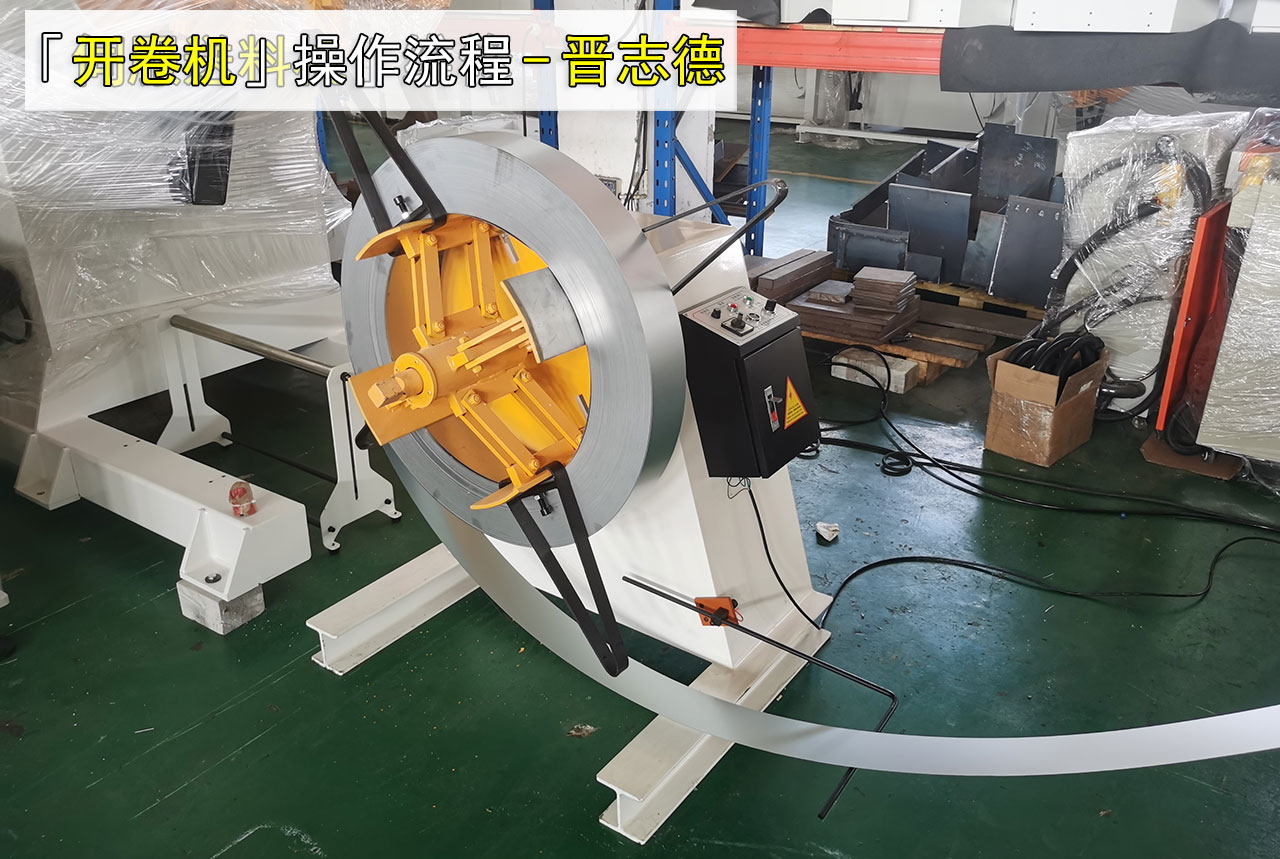

开卷机操作流程与开卷图片

　　为帮助客户正确使用开卷机，确保设备在生产过程中的稳定运行，晋志德公司整理了详细的开卷机操作流程，并配有相关结构示意图与开卷图片，方便操作人员学习与参考。
　　
　　一、电源连接
　　在使用开卷机前，应先将电源线【粗线4芯】与感应线【细线2芯】正确连接。电源连接是设备正常运行的前提，应在断电状态下完成操作，并由熟悉电气操作的人员进行。
　　
　　二、结构了解
　　操作人员需熟悉开卷机的各部分结构及功能。通过结构示意图，可以清楚地了解材料架、瓦板、A型铁等部件的位置和作用，为后续装料与调试打好基础。
　　
　　三、装料步骤
　　1、逆时针转动手摇摇把，将材料架瓦板的外径调整到比卷料内径小20~30毫米的范围。
　　2、确定里层“A型铁”的位置，将内侧两个A型铁安装到材料架瓦板上，并锁紧紧固螺栓。
　　3、将卷料吊装到瓦板上，使其靠近里层A型铁位置。
　　4、安装另两个A型铁，固定在卷料另一侧，并锁紧紧固螺栓。
　　5、顺时针转动手摇摇把，扩大瓦板直径，使卷料被适度张紧。
　　四、试运行
　　1、将电控箱电源开关切换至“手动”位置，此时材料架处于点动状态。
　　2、按下“正转”或“反转”按钮，确认材料架能按指令方向转动。若发现转向与操作不符，可调整输入电源任意两相的接线位置。
　　3、通过点动方式运行，确保材料架运转平稳。
　　五、自动运行调试
　　1、使用点动方式将材料送入送料机。
　　2、将电源开关切换到“自动”位置，开卷机即可进入自动运行模式。
　　通过以上流程，操作人员可以在熟悉设备结构和控制方式的基础上，完成从装料到自动运行的全流程操作。晋志德公司在设备设计中，注重结构合理性与操作便利性，配合清晰的流程说明，可以有效减少误操作的可能性，帮助用户在生产中获得稳定的工作节奏。
